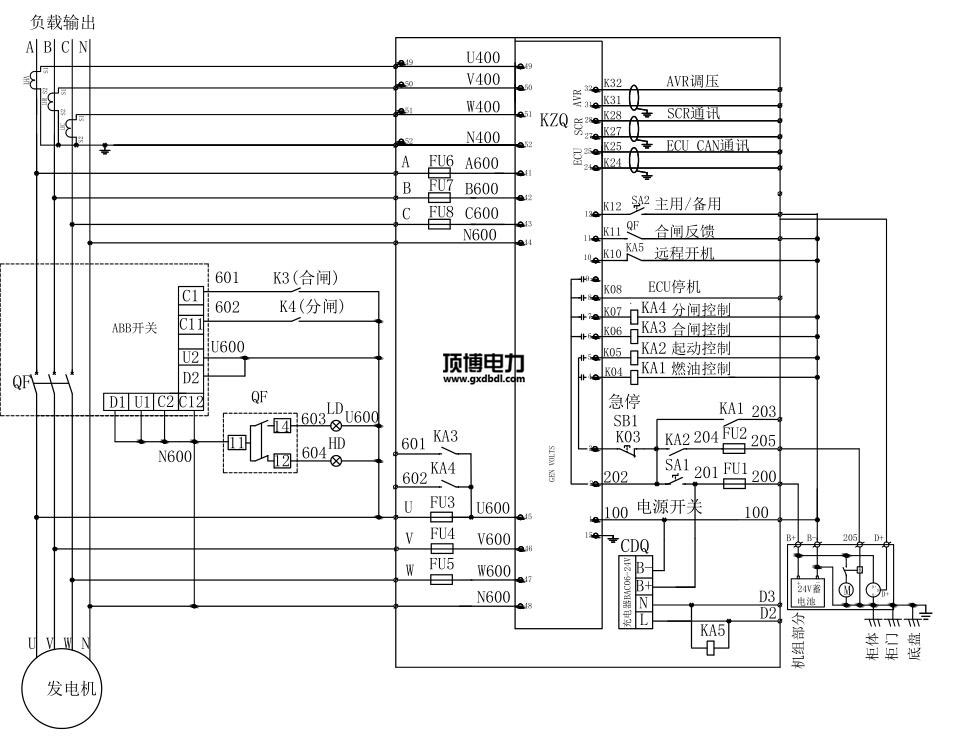

580KW汽油电站厂站机并机柜各线路机电图远离：由充点器AC220V/DC24V，提供了电站厂站机设定器所配读取交流电电源DC24V。电站厂站机进行后由KA5交流电220V里头继物品读取这个进行讯号。汽油电站厂站机设定器利用讯号二次回路把电站厂站机的工作电流、相电压，平率，轉速等电站厂站机的不同技术参数讯号反映到设定器，由设定器传出去提示。   当柴油车发高压伺服电机组机开机后，把电送往按钮柜顶部的主母排。操作器依据整体性监视器提升必须状态开机柴油操作，开启操作，依据DC24V继电嚣转换移动电磁波。发高压伺服电机组机操作器依据相电压电流监测技术器电路，监测技术器到充分考虑漏电塑壳空气开关开机相电压电流，操作器依据KA3继电嚣转换送电移动电磁波，合上主按钮断路，漏电塑壳空气开关送电后送电告诉灯亮。当操作整体性必须要 分闸的时刻，依据KA3分闸继电嚣转换分闸移动电磁波，主按钮漏电塑壳空气开关分闸，漏电塑壳空气开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主电开关柜
序号顺序	各称	机型规模	厂家	总数量	企业
1	萬能式三层架构隔离开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电厂汽轮发动机组管控器	HGM9510	只	2	众智
3	电流24v电源板块	BAC06A	只	2	众智
4	大中型中央继电	HH52P    DC24V	只	8	正泰
5	全自动两边继电子元件	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	移动红绿灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	一定接地铜排	TMY-60*6	米	2	国优
13	绝缘层子	正方形，红色的，M10	只	12	海坦
14	主材		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
